Zdroje jsou navrhovány na základě nejmodernějších technologií výroby spínaných zdrojů pracujících systémem středofrekvenčního přenosu výkonu s využitím IGBT modulů. Průběh účinnosti v závislosti na velikosti zátěže zdroje je v širokém rozsahu téměř konstantní. Vyznačují se též velmi dobrými dynamickými vlastnostmi, malým zvlněním výstupního napětí, vysokou účinností až 92% a malou intenzitou rušení díky dokonalým filtrům. Výstup zdroje je zkratuvzdorný a galvanicky oddělený od vstupu.

V nejrůznějších oblastech průmyslu, kde jsou potřebná technologická zařízení - spínané zdroje.

Příklady použití: zařízení pro galvanotechniku, neutralizaci vody, eloxování, elektroforetické povrchové úpravy, elektrochemické lakování „clean“, odmašťování a jakákoli odporová zátěž.

TYP SZ 20 24/230 Napájecí napětí 1NPE 230 V ±10%, TN - C Vstupní frekvence 47 až 63 Hz Jmenovitý výstupní proud 20 A Jmenovité výstup. napětí 24 V DC Výstupní proud na dotaz 10 ... 40 A Výstupní napětí na dotaz 5 ... 32 V DC Max. výstupní výkon 480 W Zvlnění, stabilizace ≤ 1% z výstupního napětí Rozsah regulace výstupního proudu a napětí 1 až 100% z jmenovité hodnoty Účiník / účinnost 0,96 / 92% Izolační pevnost 2 kV AC vstup, výstup proti kostře 4 kV AC trafo primár - sekundár Hmotnost cca 7 kg Krytí IP 44 Rozměry (š x v x h) mm / tvar 300 x 300 x 230 mm / plast

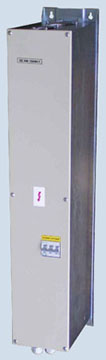

TYP SZ 100 24/400 Napájecí napětí 3NPE 400 V ±10%, TN-S 1NPE 230 V ±10%, TN-C Vstupní frekvence 47 až 63 Hz Jmenovitý výstupní proud 100 A Jmenovité výstup. napětí 24 V DC Výstupní proud na dotaz 20 ... 100 A Výstupní napětí na dotaz 5 ... 32 V DC Max. výstupní výkon 2,4 kW Zvlnění, stabilizace ≤ 1% z výstupního napětí Rozsah regulace výstupního proudu a napětí 1 až 100% z jmenovité hodnoty Účiník / účinnost 0,96 / 92% Izolační pevnost 2 kV AC vstup, výstup proti kostře 4 kV AC trafo primár - sekundár Hmotnost cca 35 - 40 kg Krytí IP 20, IP 44 Rozměry (š x v x h) mm / tvar podle výbavy 260 x 490 x 480 / N3 255 x 620 x 500 / N4 166 x 1040 x 365 / B3.1 500 x 500 x 210 / Rittal 400 x 500 x 230 / plast	Rittal	B3.1	plast
	N3		N4

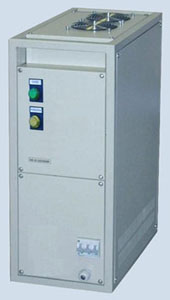

TYP SZ 200 8/400 Napájecí napětí 3NPE 400 V ±10%, TN - S Vstupní frekvence 47 až 63 Hz Jmenovitý výstupní proud 200 A Jmenovité výstup. napětí 8 V DC Výstupní proud na dotaz 50 ... 200 A Výstupní napětí na dotaz 5 ... 30 V DC Max. výstupní výkon 1,6 kW Zvlnění, stabilizace ≤ 1% z výstupního napětí Rozsah regulace výstupního proudu a napětí 1 až 100% z jmenovité hodnoty Účiník / účinnost 0,96 / 92% Izolační pevnost 2 kV AC vstup, výstup proti kostře 4 kV AC trafo primár - sekundár Hmotnost cca 38 - 45 kg Krytí IP 20 Rozměry (š x v x h) mm / tvar podle výbavy 255 x 620 x 500 / N4 166 x 1040 x 365 / B3.1

B3.1

N4

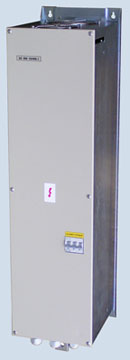

TYP SZ 250 15/400 Napájecí napětí 3NPE 400 V ±10%, TN - S Vstupní frekvence 47 až 63 Hz Jmenovitý výstupní proud 250 A Jmenovité výstup. napětí 15 V DC Výstupní proud na dotaz 100 ... 300 A Výstupní napětí na dotaz 5 ... 30 V DC Max. výstupní výkon 3,75 kW Zvlnění, stabilizace ≤ 1% z výstupního napětí Rozsah regulace výstupního proudu a napětí 1 až 100% z jmenovité hodnoty Účiník / účinnost 0,96 / 92% Izolační pevnost 2 kV AC vstup, výstup proti kostře 4 kV AC trafo primár - sekundár Hmotnost cca 38 - 45 kg Krytí IP 20, IP 43 Rozměry (š x v x h) mm / tvar podle výbavy 255 x 620 x 500 / N4 166 x 1040 x 365 / B3.1 600 x 800 x 300 / Rittal plast 500 x 700 x 270 / plast	B3.1	Rittal plast	N4
		plast

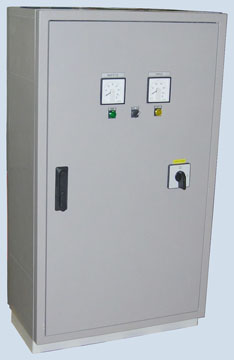

TYP SZ 500 15/400 Napájecí napětí 3NPE 400 V ±10%, TN - S Vstupní frekvence 47 až 63 Hz Jmenovitý výstupní proud 500 A Jmenovité výstup. napětí 15 V DC Výstupní proud na dotaz 250 ... 600 A Výstupní napětí na dotaz 5 ... 30 V DC Max. výstupní výkon 7,5 kW Zvlnění, stabilizace ≤ 1% z výstupního napětí Rozsah regulace výstupního proudu a napětí 1 až 100% z jmenovité hodnoty Účiník / účinnost 0,96 / 92% Izolační pevnost 2 kV AC vstup, výstup proti kostře 4 kV AC trafo primár - sekundár Hmotnost cca 50 kg Krytí IP 20, IP 43, IP 54 Rozměry (š x v x h) mm / tvar podle výbavy 250 x 1040 x 365 / B2.1 800 x 600 x 300 / plast I 750 x 1065 x 400 / plast II 600 x 1200 x 400 / Rittal 600 x 800 x 350 / N5.1	B2.1	N5.1	plast I
		plast II	Rittal

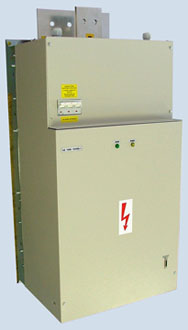

TYP SZ 1000 15/400 Napájecí napětí 3NPE 400 V ±10%, TN - S Vstupní frekvence 47 až 63 Hz Jmenovitý výstupní proud 1000 A - B1, 1250 A - B1.1 Jmenovité výstup. napětí 15 V DC - B1, 12 V DC - B.1.1 Výstupní proud na dotaz 500 ... 1250 A Výstupní napětí na dotaz 5 ... 30 V DC Max. výstupní výkon 15 kW Zvlnění, stabilizace ≤ 1% z výstupního napětí Rozsah regulace výstupního proudu a napětí 1 až 100% z jmenovité hodnoty Účiník / účinnost 0,96 / 92% Izolační pevnost 2 kV AC vstup, výstup proti kostře 4 kV AC trafo primár - sekundár Hmotnost cca 80 - 90 kg Krytí IP 20, IP 54 Rozměry (š x v x h) mm / tvar podle výbavy 332 x 1060 x 365 / B1 332 x 1060 x 410 / B1.1 750 x 1315 x 400 / plast

B1, B1.1

plast

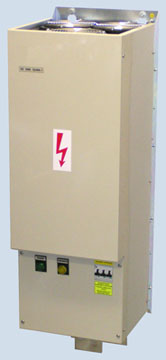

TYP SZ 1500 15/400 Napájecí napětí 3NPE 400 V ±10%, TN - S Vstupná frekvence 47 až 63 Hz Jmenovitý výstupní proud 1500 A Jmenovité výstup. napětí 15 V DC Výstupní proud na dotaz 750 ... 2000 A Výstupní napětí na dotaz 5 ... 30 V DC Max. výstupní výkon 22,5 kW Zvlnění, stabilizace ≤ 1% z výstupního napětí Rozsah regulace výstupního proudu a napětí 1 až 100% z jmenovité hodnoty Účiník / účinnost 0,96 / 92% Izolační pevnost 2 kV AC vstup, výstup proti kostře 4 kV AC trafo primár - sekundár Hmotnost cca 115 kg Krytí IP 20 Rozměry (š x v x h) mm / tvar 490 x 1060 x 410 / B1.2

B1.2

Možnosti výstupního proudu a napětí paralelním řazením závěsných modulů B1 … B3.1 zdrojů:

Výstupní napětí / prou (DC)	6V	10V	15V	18V	20V	30V
100A	B3.1	B3.1	B3.1	B3.1	B3.1	B3.1
200A	B3.1	B3.1	B3.1	B3.1	B2.1	B2.1
250A	B3.1	B3.1	B3.1	B2.1	B2.1	B2.1
300A	B3.1	B3.1	B2.1	B2.1	B2.1	B1
500A	B2.1	B2.1	B2.1	B1	B1	B1
600A	B2.1	B2.1	B1	B1	B1	B1.1
1000A	B1	B1	B1	B1.2	B1.2	2x B1
1250A	B1.1	B1.1	B1.2	B1.2	2x B1	2x B1.2
1500A	B1.2	B1.2	B1.2	2x B1	2x B1	2x B1.2
2000A	B1.2	B1.2	2x B1	B1.1+B1.2	2x B1.2	3x B1.2
2500A	2x B1.1	2x B1.1	2x B1.2	2x B1.2	3x B1.2	4x B1.2
3000A	2x B1.2	2x B1.2	2x B1.2	3x B1.2	3x B1.2	4x B1.2
3600A	2x B1.2	2x B1.2	3x B1.2	3x B1.2	4x B1.2	5x B1.2
4000A	2x B1.2	2x B1.2	3x B1.2	4x B1.2	4x B1.2	6x B1.2
5000A	3x B1.2	3x B1.2	4x B1.2	4x B1.2	5x B1.2	7x B1.2
6000A	3x B1.2	3x B1.2	4x B1.2	5x B1.2	6x B1.2	8x B1.2
7000A	4x B1.2	4x B1.2	5x B1.2	6x B1.2	7x B1.2	-
8000A	4x B1.2	4x B1.2	6x B1.2	7x B1.2	-	-

Standardní výbava zdrojů s analogovým řízením:

• analogové vstupy - svorky (proudová 0-20mA smyčka anebo napěťový signál 0-10V) pro nastavení parametrů (I, U) z nadřazeného RS
• analogové výstupy - svorky (proudová 0-20mA smyčka anebo napěťový signál 0-10V) pro monitorování parametrů (I, U) do nadřazeného RS


Standardní výbava zdrojů s digitálním řízením M.8:

• na svorkovnici zdroje jsou vyvedeny svorky pro připojení linky RS 485
• komunikační protokol je Modbus

SDO 22

Volitelné příslušenství - opce:

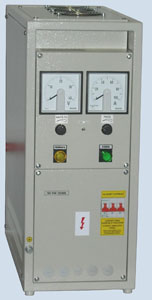

Výbava zdroje s analogovým řízením ve skříňce SDO 22, která obsahuje:

• start a stop zdroje - zablokování výstupu, přepínač + LED
• nastavení žádané hodnoty proudu a napětí potenciometry
• zobrazení měřených hodnot (I, U) ručičkovými (digitálními) měřícími přístroji
• maximální vzdálenost (délka kabelu) SDO od zdroje je 100 m

SDO 42

Výbava zdroje s mikroprocesorovým řízením ve skříňce SDO 42, která obsahuje:

• ovládací panel s klávesnicí a LCD displejem a LED kontrolkami
• start a stop zdroje - zablokování výstupu, tlačítka
• digitální měř. přístroje výst. napětí a proudu
• signalizace majákem - červená - stop nebo porucha, zelená - chod, modrá - dávkování přísad

Možnosti softwaru pro SDO xx s mikroprocesorovým řízením:

• eloxování, pulzování napětí a proudu, plynulý náběh napětí a proudu po rampě, měřič ampérhodin, stopky a pod.

Možnost vyhotovení zdrojů s výstupním napětím:

• do 100 V DC - eloxování a pod.
• do 400 V DC - elektroforetické povrchové úpravy a pod.

mNES

Výbava zdroje s řídícím a monitorovacím modulem - „mNES“, který obsahuje měřič ampérhodin, dávkovač a stopky:

• umístěný přímo na předním panelu zdroje
• nebo umístěný na skříňce SDO xx

DD 04-M.8

Diagnostický a nastavovací displej DD 04-M.8 jen pro zdroje s řízením M.8 pro úplné řízení zdrojů a navíc i nastavování samotné komunikace RS485

Polovodičové reverzace do 1500A pro časté přepínání cca 1x za 1 sekundu, při kratších časech než 1s na dotaz

Stykačové reverzace do 2500A pro občasné přepínání cca 10 x za den

Komunikace, monitorování a dálkové řízení zdrojů prostřednictvím připojení řídícího vstupu zdrojů na komunikační sběrnici, čím je docíleno jejich začlenění do sítě s využitím všech běžně dostupných technik používaných v automatizační technice

Zákaznické vyhotovení:

Kromě zde uvedených zdrojů a příslušenství vyrábí DEHOR - elspec. Litvínov po dohodě i zákaznické řešení s jinými parametry - výstupní napětí, proudy, výbava SDO, speciální konstrukční vyhotovení a pod.

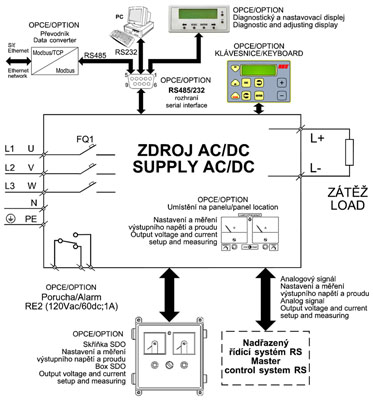

Blokové schéma - možnosti výbavy a vnějšího připojení zdrojů:

Inženýring a ostatní služby:

• Projekční práce (hardware a software) zaměřené na komplexní řešení elektrické výbavy galvanizoven
• Realizace dodávek komplexních řídících systémů včetně dodávek pohonů
• Realizace dodávek elektrických zařízení (rozváděčů a pod.)
• Montážní práce u konečného zákazníka

Katalogovy list - spínané zdroje pro galvanotechniku a elektrochemii
