Zdroje RECURAL pro katodovou ochranu jsou určeny k aktivní protikorozní ochraně produktovodů a jiných kovových předmětů uložených v zemi a ve vodě před korozí způsobenou proměnlivými bludnými proudy stejnosměrné trakce anebo jinými zdroji. Dají se využít pro všechny druhy elektrod.

Zdroje se vyrábějí ve třech vyhotoveních:

• jednofázový zdroj s mikropočítačem RECURAL 20
  typ SZK 20 40/230M.1 - 20A, 40V DC
• trojfázový zdroj s mikropočítačem RECURAL 40
  typ SZK 40 40/400M.1 - 40A, 40V DC
  typ SZK 40 40/400M.1K2 - 40A, 40V DC - ve vyhotovení B4
• jednofázový zdroj bez mikropočítače RECURAL 3
  typ SZK 3 24/230 - 3A, 24V DC

N3	N8

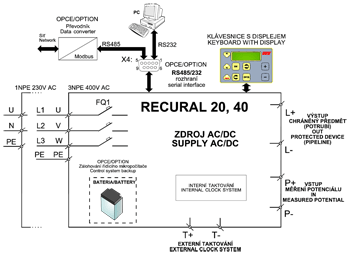

Spínané zdroje RECURAL pracují se středofrekvenčním přenosem výkonu s frekvencí cca 16 kHz. RECURAL 20, 40 obsahují řídící jednotku s mikroprocesorem. Zdroje regulují výstupní proud a pracují ve 2 režimech: v automatickém a ručním režimu. V automatickém režimu s měřící sondou v zemi se udržuje konstantní žádaný potenciál a v ručním režimu se udržuje konstantní žádané napětí. Režim a žádané hodnoty na zdrojích RECURAL 20, 40 se nastavují prostřednictvím 6-tlačítkové klávesnice s 2x16 znakovým alfanumerickým LCD displejem. Na displeji je zobrazen právě nastavený režim, žádaná hodnota a všechny měřené hodnoty. Nastavování parametrů může být ochráněné heslem.

První taktovací režim (interní) - asynchronní, s programovatelnými parametry taktování (po 0,1 sek).
Druhý taktovací režim (externí) - synchronní z binárního vstupu (T+, T-) z nadřazeného systému, např. GPS systém a pod.

Sériové rozhraní RS 232/485 umožňuje komunikaci po sériové lince s jinými zařízeními: např. kontrolní pracoviště, počítač s vizualizačním softwarem a pod. Tím je možno zadávat a sledovat parametry dálkově přes modemy anebo radiostanice.
Rozšíření paměti mikropočítače, aby bylo možno do ní uložit několik zvolených údajů pro dodatečné vytištění přes PC.

Použitá pulzně-šířková regulace zabezpečuje vysokou účinnost spínaných zdrojů v širokém rozsahu vstupního napětí. Dobré regulační vlastnosti zařízení umožňují pracovat v taktovacím režimu výstupního napětí s frekvencí 1 Hz. Výstup zdroje je zkratuvzdorný a galvanicky oddělený od vstupu.

• účinnost 93 % v jmenovitém pracovním bodě
• faktor výkonu první harmonické >= 0,96
• zdroje jsou vhodné do obvodů SELV, PELV
• vysoká spínací frekvence zdrojů
• možnost lokálního dokrytí zdrojem RECURAL 3
• možnost autonomní instalace v kioskách

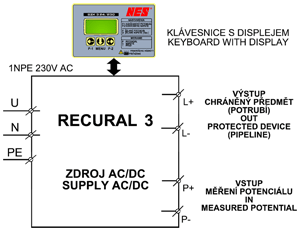

Připojení zdroje RECURAL 3	Doporučené příslušenství: Stojan pro skříně N3, N8

TECHNICKÉ ÚDAJE

ZDROJ		RECURAL 40	RECURAL 20	RECURAL 3
TYP		SZK 40 40/400M.1 SZK 40 40/400M.1K2	SZK 20 40/230M.1	SZK 3 24/230
Napájecí napětí, síť		3 AC 400V, 50 Hz, TN-S	1 AC 230V, 50Hz, TN-S
Jmenovité výstupní napětí		40 V DC		24 V DC
Jmenovitý výstupní proud		0 ÷ 40 A	0 ÷ 20 A	0 ÷ 3 A
Zkratová odolnost		trvalý zkrat, galvanické oddělení
Maximální příkon		2 kVA	1 kVA	100 VA
Nastavení potenciálu		0 ÷ 4 V
Stabilita potenciálu, stejnosměrná odchylka		± 50 mV
Taktovací frekvence výstupního napětí		max. 1 Hz		jen s přídavným relé
Při taktování	doba náběhu	330 ms		200 ms
	doba doběhu	570 ms		reakční doba relé
Řídící mikropočítač (zobrazování a zadávání veličin)		zabudovaný, klávesnice s 2 x 16 znakovým alfanumerickým LCD displejem		bez mikropočítače, klávesnice s třímístným LED displejem
Rozměry (š x v x h) / tvar		260x490x480 mm / N3 306x495x290 mm / B4	260x440x300 mm / N8	120x163x108 mm / N1.3
Hmotnost		35 kg / N3	20 kg	1,5 kg
		30 kg / B4
Doporučené ochrany a příslušenství
Ochrana vstupu DEHNguardT275 (FM)		3 ks	2 ks	2 ks
Ochrana výstupu a měření DEHNguardT75 (FM)		4 ks	4 ks	4 ks
Stojan pod zdroj (v x š x h) / tvar		500x270x490mm / N3 Montáž na panel / B4	500x270x310mm / N8	Montáž na DIN lištu / panel

Pracovní podmínky, vnější vlivy podle STN EN 33 2000-3
Atmosférické podmínky okolí	AB4 ( -5 °C až + 40 °C )
Nadmořská výška	AC1 ( do 2000 m nad mořem )
Výskyt vody	AD1 ( zanedbatelný )
Výskyt cizích pevných těles	AE1 ( zanedbatelný )
Výskyt korozívních anebo znečišťujících látek	AF1 ( zanedbatelný )
Vibrace	AH2 ( střední )
EMC	STN EN 50081-2: 1998, STN EN 50082-2: 1999
Rozsah skladovacích teplot	-25 až +40°C, ne déle než 24 h až +70°C

STANICE KATODOVÉ OCHRANY RECURAL SZKS

Jsou řešeny jako samostatné kompaktní jednotky nahrazující kiosky, které je možno umístit ve vnějším prostředí např. na betonových základech, distribučních rozvodech, sloupech vedení, ale i v budovách a pod. Ve stanicích jsou použity zdroje RECURAL 3, 20, 40, které jsou vestavěny do uzamykatelné rozvodné skříně s krytím do IP54. Kromě zdroje je ve skříni zabudovaný elektroměr (pro přímé odečítání bez otevírání skříně), přepěťové ochrany, potřebné jištění a svorky. Přístup k ovládacím prvkům je zpředu, k elektroměru zboku, kabelové průchodky a svorky jsou umístěny ve spodní časti skříně.


Katalogovy list - zdroje a stanice recural pro katodovou ochranu
